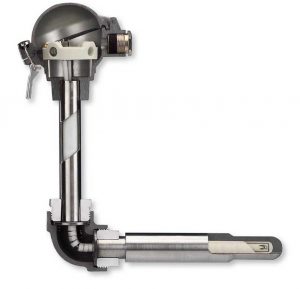

ترموکوپل های ۹۰ درجه با لوله خم یا جوش شده
۰۵ بهمن ۱۳۹۵

کاربرد اصلی این گروه از ترموکوپل ها در کوره های ذوب و حمام های نمک و روغن برای عملیات حرارت می باشد.

زاویه ۹۰ درجه این سنسور ها این امکان را می دهد که کله گی و  اتصالات دور از محیط حمام و کوره قرار بگیرد و در معرض تابش حرارت و آسیب بخارات خورنده نباشد.

همچنین بدلیل استفاده از زانویی در ساختار این نوع سنسور، این امکان به شما داده می شود که غلاف محافظ خود را پس از سپری شدن عمر آن تعویض کنید و بقیه اجزاء سنسور تا بیشترین زمان ممکن مورد استفاده قرار گیرد. همچنین با این کار می توان از فلزات ارزانتر برای قسمت لوله رابط سنسور استفاده کرد و بهای تمام شده سنسور را کاهش داد.

بسته به شرایط کاری، این شرکت می تواند ترموکوپل های این گروه را به همراه یک غلاف میانی سرامیکی تولید نماید که این کار تاثیر قابل توجهی در عمر و کارکرد سنسور خواهد داشت. در صورت نیاز می توان از ترموکوپل های وایری به جای ترموکوپل های ایزولاتوری استفاده کرد که مقاومت بهتری در برابر ضربه، ارتعاشات و خوردگی از خود نشان می دهد.

برای بدست آوردن بهترین نتیجه و طول عمر از ترموکوپل های این گروه، انتخاب درست جنس غلاف محافظ از اهمیت بسیار زیادی برخوردار است. این شرکت بسته به نوع فعالیت و شرایط کارکرد شما می تواند گستره وسیعی از غلاف های محافظ را برای شما پیشنهاد و تامین نماید.





غلاف پیشنهادی برای حمام های آبکاری
نوع حمام نمک حداکثر دما جنس غلاف پیشنهادی
Tenifer® ۶۰۰°C Titanium
حمام نمک برای آنیل، تمپر و سختکاری کردن از نوع نمک هالید، کلرید و سیانید ۱۰۰۰°C Pure Iron
۱۳۰۰°C SL 25
غلاف های پیشنهادی برای کوره های ذوب
آلومینیوم ۷۰۰°C SiN,

SiC

منیزیم، آلومینیوم + منیزیم ۷۰۰°C Pure Iron, SiN
سرب ۶۰۰°C SiN
روی ۶۰۰°C Pure Iron, Steel,

SiN

مس ۱۲۰۰°C ۱٫۴۷۶۲, Graphite, LT1
برنج ۹۰۰°C ۱٫۴۷۶۲, Graphite, SiN





کله گی
A B
AUS BUS
AUZ BUZ
AUZH BUZH
AUSH BUSH
جنس لوله رابط
Carbon Steel
Stainless Steel
جنس غلاف ترموکوپل
Pure Iron
SL 25
Cast Iron
Titanium
Enameled Steel
AISI 321 Mat. No. 1.4541
X10Cr Al 24 Mat. No. 1.4762
X15Cr Ni Si 25 20 Mat. No. 1.4841
Inconel 600 Mat. No. 2.4816
Silicon Nitride
Silicon Carbide
Metal Ceramic
Quartz Glass
جنس غلاف میانی
C610
C799
نوع ترموکوپل (ایزولاتوری، وایری)
Type R Pt-Pt13%Rh
Type S Pt-Pt10%Rh
Type B Pt6%Rh–Pt30%Rh
Type K Ni/Cr-Ni
Type J Fe-Cu/Ni
Type L Fe-Cu/Ni
Type C W5%Re-W26%Re
Type N Nicrosil/Nisil
Type D W3%Re-W25%Re
ترموکوپل بصورت تک زوج و یا دو زوج
قطر زانویی
۳/۸”, ۱/۲” ,۳/۴”, ۱ ۱/۴”
