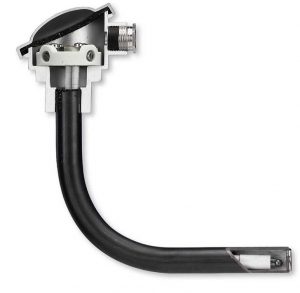

مشابه گروه ۳۰-WTE، کاربرد اصلی این گروه از ترموکوپل ها در کوره های ذوب و حمام های نمک و روغن برای عملیات حرارتی می باشد.

زاویه ۹۰ درجه این سنسور ها این امکان را می دهد که کله گی و  اتصالات دور از محیط حمام و کوره قرار بگیرد و در معرض تابش حرارت و آسیب بخارات خورنده نباشد.

تفاوت اصلی سنسور های این گروه با گروه ۳۰، استفاده از یک لوله به عنوان غلاف محافظ و لوله رابط است که در بسیاری از موارد، جنس غلاف این اجبار را ایجاد می کند.

همچنین در صورت امکان می توان از ترموکوپل های وایری به جای ترموکوپل های ایزولاتوری استفاده کرد که مقاومت بهتری در برابر ضربه، ارتعاشات و خوردگی از خود نشان می دهد.

برای بدست آوردن بهترین نتیجه و طول عمر از ترموکوپل های این گروه، انتخاب درست جنس غلاف محافظ از اهمیت بسیار زیادی برخوردار است. این شرکت بسته به نوع فعالیت و شرایط کارکرد شما       می تواند گستره وسیعی از غلاف های محافظ را پیشنهاد و تامین نماید.





غلاف پیشنهادی برای حمام های آبکاری
نوع حمام نمک حداکثر دما جنس غلاف پیشنهادی
Tenifer® ۶۰۰°C Titanium
حمام نمک برای آنیل، تمپر و سختکاری کردن از نوع نمک هالید، کلرید و سیانید ۱۰۰۰°C Pure Iron
۱۳۰۰°C SL 25
غلاف های پیشنهادی برای کوره های ذوب
آلومینیوم ۷۰۰°C SiN,

SiC

منیزیم، آلومینیوم + منیزیم ۷۰۰°C Pure Iron, SiN
سرب ۶۰۰°C SiN
روی ۶۰۰°C Pure Iron, Steel,

SiN

مس ۱۲۰۰°C ۱٫۴۷۶۲, Graphite, LT1
برنج ۹۰۰°C ۱٫۴۷۶۲, Graphite, SiN





کله گی
A B
AUS BUS
AUZ BUZ
AUZH BUZH
AUSH BUSH
جنس غلاف ترموکوپل
AISI 316 Ti Mat. No. 1.4571
AISI 321 Mat. No. 1.4541
AISI 316L Mat. No. 1.404
X10Cr Al 24 Mat. No. 1.4762
X15Cr Ni Si 25 20 Mat. No. 1.4841
Inconel 600 Mat. No. 2.4816
AISI 446 Mat. No. 1.4749
جنس غلاف میانی
C610
C799
نوع ترموکوپل (ایزولاتوری، وایری)
Type K Ni/Cr-Ni
Type J Fe-Cu/Ni
Type L Fe-Cu/Ni
Type N Nicrosil/Nisil
۳٫۰ – ۸٫۰ mm قطر ترموکوپل وایری:
ترموکوپل بصورت تک زوج و یا دو زوج
قطر زانویی
۳/۸”, ۱/۲” ,۳/۴”, ۱ ۱/۴”
