ترموکوپل های این گروه در محیط های سیال و گازی مانند هوا، بخار، آب، روغن استفاده می شوند.

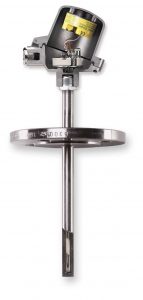

علامت مشخصه این سنسور ها فلنج جوش داده شده به لوله رابط و غلاف محافظ می باشد. استاندارد متداول برای این فلنج ها در بیشتر موارد DIN EN 1092 می باشد.
طراحی قسمت سنسور در این گروه معمولا یا بصورت یک ترموکوپل ایزولاتوری با غلاف محافظ سرامیکی است و یا بصورت یک ترموکوپل وایری که داخل غلاف محافظ فلنج دار جا زده می شود.
از جمله صنایعی که این مدل سنسور در آنها کاربرد دارد:
- صنایع بازیافت
- ماشین سازی
- خودرو
- نفت و گاز و انرژی
- آزمایشگاهی
- فولاد و ریخته گری
- شیمیایی
- صنایع غذایی
| کله گی | |
| A | BUSH |
| B | BUZH |
| BUS | DL/MA (M10x1) |
| BUZ | |
| مشخصات فلنج بر اساس DIN EN 1092 | |
| DN10 –DN 100 | PN 16 |
| جنس | |
| St 37-2 | C22.8 |
| Alloy C4 | ۱٫۴۵۷۱ |
| ترموکوپل وایری | |
| Inconel 600, SS | جنس غلاف |
| K, N, L, U | نوع ترموکوپل |
| ۳ – ۸ mm | قطر ترموکوپل |
| ترموکوپل تک و یا دو زوج | |
| ترموکوپل با ایزولاتور سرامیکی | |
| R, S, B, K, N, J, C | نوع |
| ترموکوپل تک و یا دو زوج | |
| غلاف محافظ | |
| St 35.8 | Mat. No. 1.0305 |
| Kanthal | |
| Stainless Steel | Mat. No. 1.4571 |
| X10Cr Al 24 | Mat. No. 1.4762 |
| X15Cr Ni Si 25 20 | Mat. No. 1.4841 |
| Inconel 600 | Mat. No. 2.4816 |
| Alloy C4 | |
| Diameter | ۶ – ۲۲ mm |
| Wall Thickness | ۰٫۷۵ – ۳ mm |
| چیدمان | |
| زمان پاسخگویی سریع | |
| پله دار | |
| قطر لوله محافظ ۶ تا ۱۵ میلیمتر | |
